Будівельна вишка-тура з робочою площадкою 1,6мх0,75м, застосовується при всіх видах будівельно ремонто-монтажних робіт: утеплення фасаду, цегляна кладка, монтаж фасадних систем, обробка, фарбування стін і стель та ін. Робочий майданчик складається з настилу, який має люк, для зручності підйому робочого. На майданчику без труднощів працює двоє робітників.
| № п/п | Малюнок | Назва | Рормір, мм | Маса, кг |
|---|---|---|---|---|
| 1 |  |

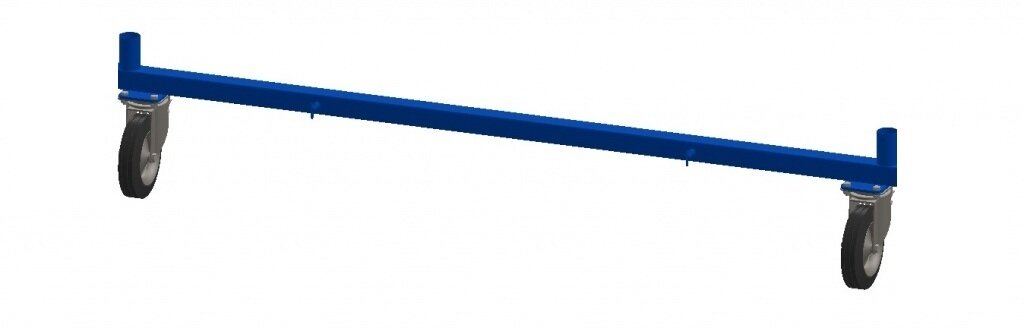

База в зборі (з колесами ) |
L=1637 | 7,2 |
| 2 | |
Драбина секції |
L=840 H=1160 d=42 |
5,22 |
| 3 | |

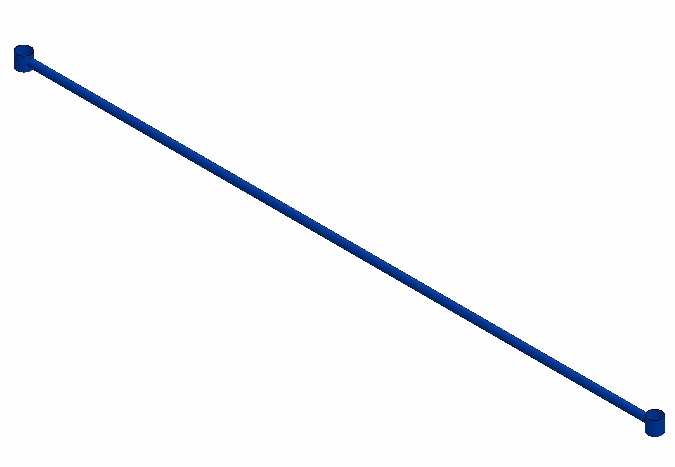

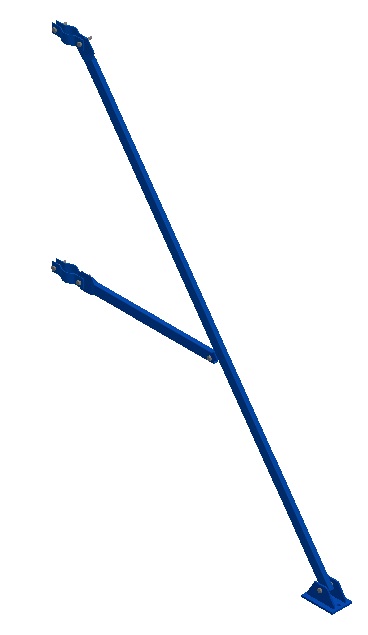

Діагональ обємна | L=1845 | 1,39 |
| 4 | |

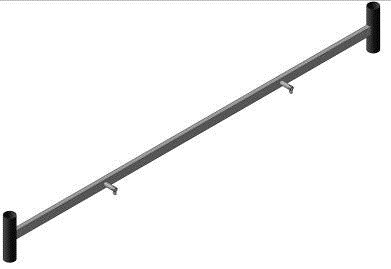

Гантель | L=1637
H=200 |
2,56 |
| 5 | |

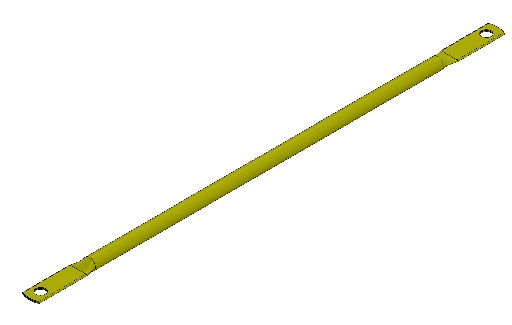

Промінь | L=825 | 0,4 |
| 6 | |
Стабілізатор * | B=1930
L=520 |
4.09 |
| 7 | |
Драбина огородження | L=840 H=1160 d=42 |
5.7 |
| 8 | |

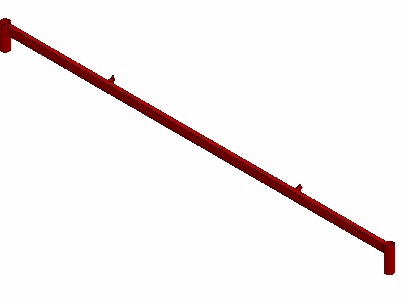

Гантель огородження | L=1637 | 2,08 |
| 9 | |
Перекладина огородження | L=1650 | 1,2 |
| 11 | |
Настил з люком | L=1675 W=550 |
16,22 |
Послідовність складання
Встановити на рівну площадку дві бази в зборі (1). Рис.2.
У стакани баз вставити драбини секції (2) один проти одного, попередньо вставивши стійки драбин в стакани об’ємної діагоналі (3) Рис. 2.
Рис.2
Надіти на драбини сполучні гантелі. Рис.3.
Закріпити конструкцію променями (5) і закрити замки.
Рис. 4
Зібрати вишку на необхідну висоту, встановивши об’ємні діагоналі в кожному четвертому ярусі.
Завершується вишка драбиною огородження, збірка якої описана нище.
Встановити драбини огородження (7) і гантелі огородження (8).
Закріпити конструкцію променями. Рис. 5.
Рис. 5.
Покласти на поперечини драбин огородження настил (11).
