Вежа-тура з домкратами 1.6х0.75м 2.7 – 7.5 м

Цей товар відсутній в наявності і зараз недоступний.

Facebook messenger
Висота

, , , ,

Ширина

Глибина

Наявність домкрату

Вишка-тура з робочою площадкою 1,6х0,8 , (риштування на колесах) Використовують при: утеплення фасаду, монтаж вікон, фарбування стін і стель та багато інших робіт.

Технічна характеристика

(В базовий блок входять 4 колеса, винтові домкрати та настил)

Розмір настилу ,м 1.6х0.8



Пересувна вишка (вышка-тура) являє собою металеву конструкцію, що сткладається з драбинок які паралельно встановлюються в стакани гантелей і утворюють секцію нарощування.

Для забезпечення жорсткості самої конструкції секції, з’єднуються між собою стяжками. Нижні секції встановлюють на дві базові палки, які з’єднані між собою об’ємної діагоналею. Таких секцій нарощування може бути декілька, в залежності від висои об’єкту.
База вышки-тури має 4 винтових домкрата та 4 колеса, які служать для переміщення з одного місця в інше.

№ п/п Малюнок Назва Рормір, мм Маса, кг
1 Вишка тура мобільна 5,0м. 1,6м. х0,75м. - фото pic_f09c3f1da2c2e6ac5a8d162fe31dc7ed_1920x9000_1.jpg База в зборі
(з колесами )
L=1637 7,2
2 Вишка тура мобільна 5,0м. 1,6м. х0,75м. - фото стойка-лестница вышки-туры 1,2х2,0 Драбина
секції
L=840
H=1160
d=42
5,22
3 Вишка тура мобільна 5,0м. 1,6м. х0,75м. - фото диагональ вышки-туры Діагональ обємна L=1845 1,39
4 Вишка тура мобільна 5,0м. 1,6м. х0,75м. - фото Гантель вышки-туры Гантель L=1637

H=200

2,56
5 Вишка тура мобільна 5,0м. 1,6м. х0,75м. - фото ПСРВМ_луч.jpg Промінь L=825 0,4
6 Вишка тура мобільна 5,0м. 1,6м. х0,75м. - фото ПСРВМ_стабилизатор.jpg Стабілізатор * B=1930

L=520

4.09
7 Вишка тура мобільна 5,0м. 1,6м. х0,75м. - фото ПСРВМ_стойка заверш 120.jpg Драбина огородження L=840
H=1160
d=42
5.7
8 Вишка тура мобільна 5,0м. 1,6м. х0,75м. - фото ПСРВМ_гантель заверш120.jpg Гантель огородження L=1637 2,08
9 Вишка тура мобільна 5,0м. 1,6м. х0,75м. - фото ПСРВМ_луч.jpg Перекладина огородження L=1650 1,2
11 Вишка тура мобільна 5,0м. 1,6м. х0,75м. - фото ПСРВМ_настил с люком 200.jpg Настил з люком L=1675
W=550
16,22







Послідовність складання
Встановити на рівну площадку дві бази в зборі (1). Рис.2.
У стакани баз вставити драбини секції (2) один проти одного, попередньо вставивши стійки драбин в стакани об’ємної діагоналі (3) Рис. 2.

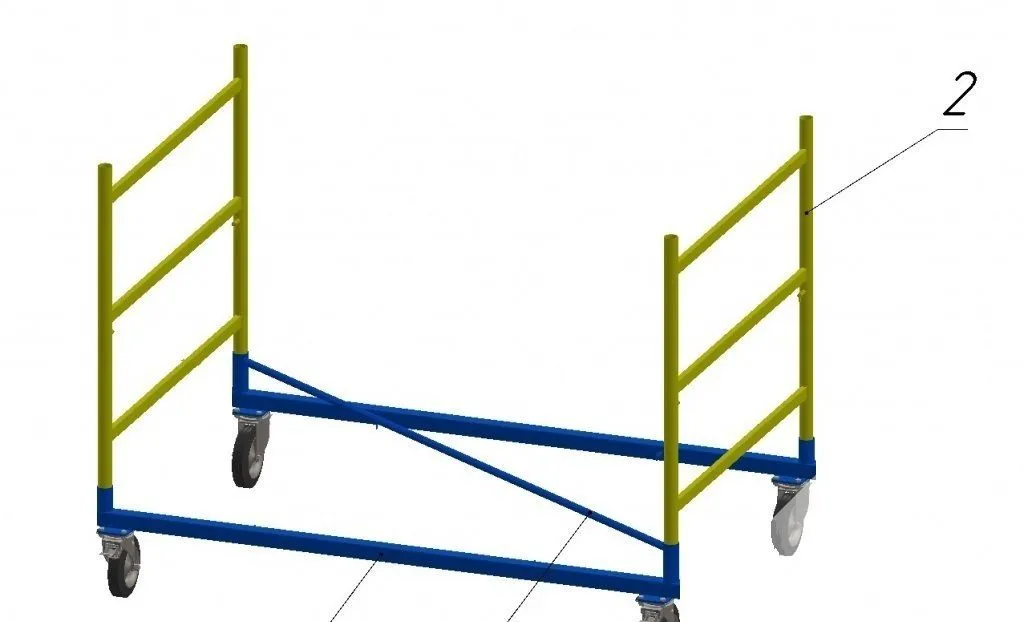

Рис.2

Надіти на драбини сполучні гантелі.
Закріпити конструкцію променями (5) і закрити замки.





Зібрати вишку на необхідну висоту, встановивши об’ємні діагоналі в кожному четвертому ярусі.
Завершується вишка драбиною огородження, збірка якої описана нище.
Встановити драбини огородження (7) і гантелі огородження (8).
Закріпити конструкцію променями.
